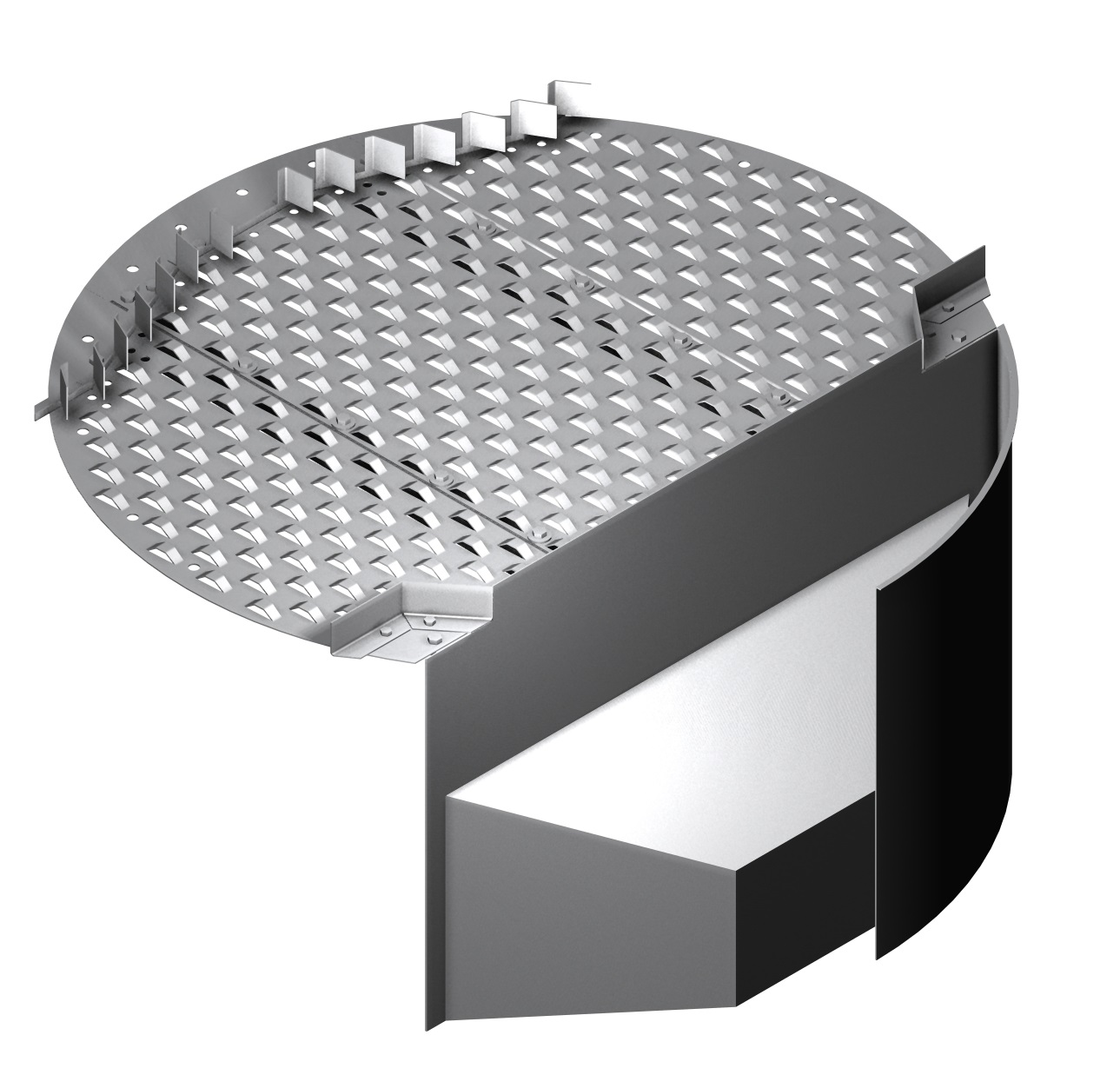

Тарелки с неподвижными клапанами
Фиксированные или неподвижные клапаны представляют собой элементы, выштампованные в полотне тарелки и расположенные в шахматном порядке. Клапаны имеют трапециевидную форму и выпускаются в трех типоразмерах и ориентированы параллельно потоку жидкости.
Клапаны наименьшего размера обеспечивают более высокую производительность вследствие меньшего гидравлического сопротивления и применяются при очень высоких нагрузкам по парам, а также снижают унос жидкости. Клапаны большого размера SV успешно используются в загрязнённых средах.

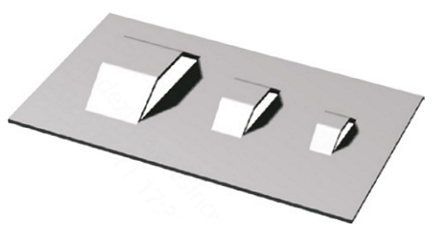

Клапаны слева направо: SV, MV, MMV
Клапаны наименьшего размера обеспечивают более высокую производительность вследствие меньшего гидравлического сопротивления и применяются при очень высоких нагрузкам по парам, а также снижают унос жидкости. Клапаны большого размера SV успешно используются в загрязнённых средах.
Преимущества:
- выход пара в боковом направлении способствует продвижению жидкости поперек тарелки и при этом уменьшается поперечная неравномерность распределения времени пребывания жидкой фазы на тарелке
- снижение уноса вследствие уменьшения вертикальной скорости пара из клапанов и повышенные нагрузки по пару
- высокая механическая прочность, обусловленная жёсткостью полотна тарелки
- отсутствие износа, увеличенный срок службы благодаря отсутствию подвижных частей
- способность к переработке загрязненных сред
Материал: нержавеющая и углеродистая сталь.
Клапаны слева направо: SV, MV, MMV
Высокопроизводительная конструкция кармана позволяет использовать тарелки для модернизации колонн с повышением производительности до 30%.
Типичные задачи:
- Колонны разделения пропан-пропиленовый и этан-этиленовый фракции
- Колонны деметанизации, деэтанизации, депропанизации, дебутанизации и деизобутанизации
- Колонны фракционирования в нефтепереработки
ООО «Сплитекс» (ранее ООО «Зульцер Хемтек»), являясь крупнейшим в России поставщиком внутренних устройств, производит современное технологическое оборудование для оптимизации массообменных, теплообменных процессов для нефтеперерабатывающей, газоперерабатывающей и нефтегазохимической отраслей промышленности.
С 2023 года ООО «Сплитекс» является единственным прямым правопреемником ООО «Зульцер Хемтех» (бывшего российского подразделения швейцарской компании Sulzer, представленного на рынке РФ с 1993 года).
На собственной территории в 2,6 Га Сплитекс выпускает широкий перечень различных видов внутренних контактных устройств колонн, сепараторов и реакторов в производственных цехах, оборудованных в соответствии с мировыми стандартами качества и безопасности.
Производственная площадка расположена по адресу: 142204, Московская область, г. Серпузов, Московское шоссе, д.96.
Полный цикл инжиниринга и производства осуществляется российскими специалистами компании.
С 2023 года ООО «Сплитекс» является единственным прямым правопреемником ООО «Зульцер Хемтех» (бывшего российского подразделения швейцарской компании Sulzer, представленного на рынке РФ с 1993 года).
На собственной территории в 2,6 Га Сплитекс выпускает широкий перечень различных видов внутренних контактных устройств колонн, сепараторов и реакторов в производственных цехах, оборудованных в соответствии с мировыми стандартами качества и безопасности.
Производственная площадка расположена по адресу: 142204, Московская область, г. Серпузов, Московское шоссе, д.96.
Полный цикл инжиниринга и производства осуществляется российскими специалистами компании.
Все материалы для изготовления комплектов поставки заказчику соответствуют стандартам EN 10088-2 и/или ASTM A-240.
Выбор материального исполнения остаётся в ответственности Покупателя.
Мелкие детали, такие как болты и зажимы, крепежные материалы поставляются в достаточном количестве в соответствии с проектом для исполнения заказчику.
Сварка: аттестованные сварочные технологии, сварочное оборудование и сварочный персонал в соответствии с требованиями НАКС.
Болтовые соединения: все резьбовые детали в объёме поставки будут соответствовать метрической системе единиц.
Соединение панелей: Сплитекс использует способ быстроразъёмного (безболтового) соединения полотен тарелок. Для крепления тарелок к опорным кольцам используются зажимы. Болтовые соединения могут быть изготовлены по специальному запросу.
Система менеджмента качества (Качество, защита окружающей среды, охрана труда и здоровья): в компании «Сплитекс» внедрена интегрированная система менеджмента объединяющая в себе стандарты: ГОСТ Р ИСО 9001-2015, ГОСТ Р ИСО 14001-2016 и ГОСТ Р ИСО 45001-2020.
Выбор материального исполнения остаётся в ответственности Покупателя.
Мелкие детали, такие как болты и зажимы, крепежные материалы поставляются в достаточном количестве в соответствии с проектом для исполнения заказчику.
Сварка: аттестованные сварочные технологии, сварочное оборудование и сварочный персонал в соответствии с требованиями НАКС.
Болтовые соединения: все резьбовые детали в объёме поставки будут соответствовать метрической системе единиц.
Соединение панелей: Сплитекс использует способ быстроразъёмного (безболтового) соединения полотен тарелок. Для крепления тарелок к опорным кольцам используются зажимы. Болтовые соединения могут быть изготовлены по специальному запросу.
Система менеджмента качества (Качество, защита окружающей среды, охрана труда и здоровья): в компании «Сплитекс» внедрена интегрированная система менеджмента объединяющая в себе стандарты: ГОСТ Р ИСО 9001-2015, ГОСТ Р ИСО 14001-2016 и ГОСТ Р ИСО 45001-2020.
Сплитекс предоставляет на свое оборудование механические и технологические гарантии, технологическую поддержку при выводе на режим и гарантийное сервисное обслуживание.
Для правильной сборки оборудования, а также сохранения отведенного времени на монтаж внутренних устройств колонн и аппаратов, компания Сплитекс рекомендует привлекать для выполнения данных работ специалистов нашей компании.
Компания СПЛИТЕКС имеет многолетний опыт в осуществлении монтажных и шеф-монтажных работ, а также поддержке своих заказчиков в процессе эксплуатации оборудования. Мы предлагаем проведение монтажных работ для всех видов выпускаемого внутреннего колонного оборудования. Монтаж от компании СПЛИТЕКС - это гарантия корректной сборки оборудования и его дальнейшей плановой эксплуатации.
Руководство проведения монтажных работ осуществляется только штатными сотрудниками компании. Все специалисты проходят постоянное техническое обучение в компании, имеют допуски по ОТ и ТБ, Промбезопасности, Пожарно-Техническому Минимуму, Электробезопасности и обязательно проходят ежегодные медицинские осмотры.
Мы предлагаем монтаж оборудования любых производителей на всей территории России и Белоруссии.
Сплитекс оказывает весь спектр услуг сервиса и обслуживания выпускаемого оборудования:
- монтаж/демонтаж массообменного оборудования (ВКУ);
- ремонт ВКУ, включая поставку необходимого ЗИПа;
- шефмонтаж;
- обучение сотрудников Заказчика по ревизии ВКУ и разработка индивидуальных инструкций;
- технологическое сопровождение, оптимизация и выявление узких мест в работе оборудования и установок;
- участие в пусконаладочных работах (ПНР) установок, в т.ч. выход на гарантийные показатели.
Компания СПЛИТЕКС имеет многолетний опыт в осуществлении монтажных и шеф-монтажных работ, а также поддержке своих заказчиков в процессе эксплуатации оборудования. Мы предлагаем проведение монтажных работ для всех видов выпускаемого внутреннего колонного оборудования. Монтаж от компании СПЛИТЕКС - это гарантия корректной сборки оборудования и его дальнейшей плановой эксплуатации.
Руководство проведения монтажных работ осуществляется только штатными сотрудниками компании. Все специалисты проходят постоянное техническое обучение в компании, имеют допуски по ОТ и ТБ, Промбезопасности, Пожарно-Техническому Минимуму, Электробезопасности и обязательно проходят ежегодные медицинские осмотры.
Мы предлагаем монтаж оборудования любых производителей на всей территории России и Белоруссии.
Сплитекс оказывает весь спектр услуг сервиса и обслуживания выпускаемого оборудования:
- монтаж/демонтаж массообменного оборудования (ВКУ);
- ремонт ВКУ, включая поставку необходимого ЗИПа;
- шефмонтаж;
- обучение сотрудников Заказчика по ревизии ВКУ и разработка индивидуальных инструкций;
- технологическое сопровождение, оптимизация и выявление узких мест в работе оборудования и установок;
- участие в пусконаладочных работах (ПНР) установок, в т.ч. выход на гарантийные показатели.
